地埋式一体化设备污水处理技术介绍

1、MBBR好氧移动床生物膜反应器
MBBR是结合了活性污泥法和生物膜法的优点。同时又克服了二者的缺点而研制的一种新型高效反应器，其核心技术是：选择一种比表面积巨大的纳米悬浮填料投加进曝气区。并接种硝化菌、反硝化菌和其他生化菌群。微生物菌群在悬浮生物载体和活性污泥中迅速生长繁殖，曝气时悬浮生物载体呈流化态在反应器内无序状翻滚流动，气、液、固(膜)三相充分接触，污水中的污染物被生物膜和活性污泥截留、吸附，并作为微生物的营养源，在其生长繁殖过程中被消化，最终污染物变为无害化的CO₂、H₂O、N₂等，磷以生物污泥中磷酸盐沉淀的形式沉积在设备底部，排泥时排掉，污水得以降解。
我公司根据世界先进的好氧移动床生物膜反应器（Moving Bed Biofilm Reactor简称MBBR）技术，创新研制出新型地埋式一体化污水处理设备，解决了传统WSZ地埋式污水处理设备在填料和曝气系统技术及制造上的缺陷，使产品获得了更广泛的应用空间。

2、MBBR地埋式一体化设备介绍

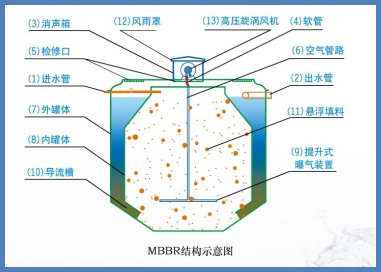

MBBR设备主体由玻璃钢材料制成的内外两个罐体组成，污水由进水管进入内罐，内罐充填一定比例的纳米悬浮填料，顶盖中心检查口上装有高压漩涡风机，高压旋涡风机的四周是消声箱，其上部分是风雨罩，内罐底部可提升式曝气装置通过软管与高压旋涡风机相连。内罐与外罐通过设备底部特殊结构的导流槽相通，经生物降解的污水通过导流槽由内罐进入夹层中沉淀，澄清后的水经出水管流出。












3、MBBR工艺流程及说明

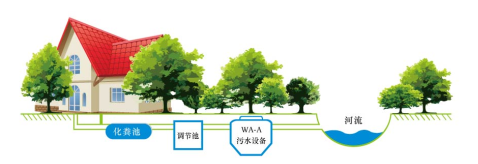

（一）达标排放工艺流程图

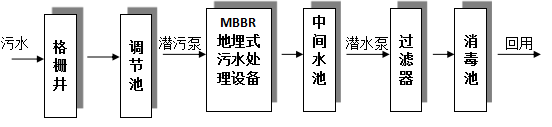

（二）中水回用工艺流程图

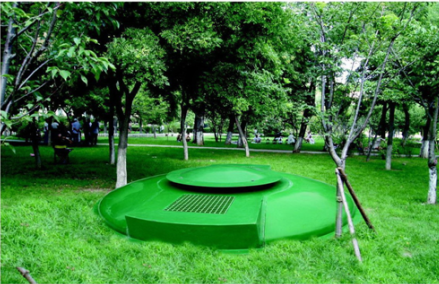

（三）MBBR实景图

污水经格栅井流入调节池，用潜污泵提升到WA-A设备的内罐曝气区，旋切式微气泡曝气机为水体内的微生物提供氧气，曝气区充填高密度纳米悬浮填料，微生物可以附着在填料上生长繁殖，该填料还让活性污泥具有更好的沉降性能，有利于出水的固液分离。填料上的微生物群利用污水中的C、N、P生长繁殖，水体污染物及水体富营养物质得以去除。泥水自底部导流槽进入内外罐之间的沉淀区，泥水分离后，污泥自动回到曝气区，净化后的水可达标排放。若需达到回用标准，通过过滤，进一步去除悬浮物，然后消毒，可回用于景观水、浇灌用水等。
4、MBBR好氧移动床生物膜反应器设备特点
◇采用高压旋涡风机和可提升式曝气管。曝气机能耗小，噪声低，使用寿命长，免维护，安装在地面伸手可及之处。检修非常便利。曝气管可以提升到顶部检查口处检修，系统不用停水。人员永远不用下到设备底部维护曝气系统；
◇玻璃钢材质，永不腐蚀，彻底解决碳钢材质防腐处理的地埋式污水设备锈蚀漏水现象；
◇ 运行费用低
旋切式微气泡曝气机曝气量大，充氧效率高，气泡直径小，氧利用率高，更由于间歇曝气运行，耗电超低，显著节省用户的运行费用；
◇施工时间短，基建费用低
工厂模块化预生产，工地现场组装，施工工期短。无需制作风机房，节省土建费用。地坑底部只需预筑简单的混凝土基础即可；
◇外型美观
装于小区草坪或灌木丛内，在确保便于维修的前提下可与周围自然景观融为一体；
◇全自动控制
无人值守，自动运行，既便于日常管理又便于维修保养。
◇设备使用机动灵活
根据污水量可单台使用，也可多台并联组成小型污水处理站。可集中放置，也可多点分散放置，分别处理各个排污点。多台并联使用时，可开启全部设备，也可开启一台或几台设备。如旅游景区，旺季时全部运行，淡季时只开启一台；或新建的住宅小区，刚入住时人员较少可以开启一台，入住满后再全部开启。
5、MBBR 一体化污水处理设备选型

型号	处理量		技术参数 (mm)	进出水口径(mm)	曝气机型号	功率(KW)	曝气运行时间（h/d）
	m3/h	m3/d
TDHS-MBBR-1	1.0	30	￠3100*3000	32/75	WAJ-0.75	0.75	8
TDHS-MBBR-2	2.0	50	￠3100*4000	32/110	WAJ-1.1	1.1	10
TDHS-MBBR-3	3.0	75	￠4200*3500	32/110	WAJ-1. 5	1.5	10
TDHS-MBBR-4	4.0	100	￠4200*4000	32/160	WAJ-1.5	1.5	12
TDHS-MBBR-5	5.0	120	￠4200*4500	32/160	WAJ-2.2	2.2	10
TDHS-MBBR-6	6.0	150	￠4300*5000	32/160	WAJ-2.2	2.2	12

6、MBBR设备应用范围
本设备适用用工厂企业、学校、生活小区、高速公路服务区、收费站、铁路火车站等区域性污水处理设施，根据污水量可单台使用，也可多台并联组成小型污水处理站。可集中放置，也可多点分散放置。
